18G901图集是替代12G901的最新版钢筋排布规则与构造图集，同时也是与之相对应的16G101图集的构造内容、施工时钢筋排布构造的深化设计。
柱插筋在基础中的锚固构造，设计有指定的按照设计指定施工，设计没有指定的，都可按照18G901图集构造进行施工。以下锚固做法和16G101-3中第66页是一致的。
当保护层厚度>5d(d为锚固钢筋的最大直径)时，图集中分了三种情况：
1、当基础高度hj或基础顶面与中间成钢筋网片的距离小于1200mm时。
1)、不论直锚长度够不够，所有柱子纵筋全部伸到筏板底部钢筋网片上，且底部都应 做弯钩。
2)、弯钩平直段长度根据直锚长度是否满足，分为≥6d且150mm和15d两种情况。
3)、锚固区域内(基础高度内)，柱子箍筋间距≤500mm，且不小于两道封闭箍筋 (非复核箍筋)，只需要外侧封闭箍筋即可。

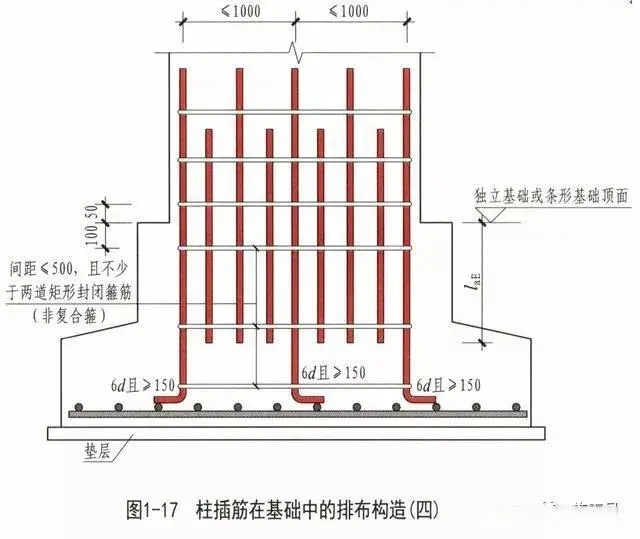

2、当基础高度hj或基础顶面与中间成钢筋网片的距离大于1400mm时。
1)、不论那种情况，四角钢筋都应伸至底板(中间层)钢筋网片，且间距≤1000mm， 若不满足，中部柱子纵筋也应伸至底板(中间层)钢筋网片。
2)、弯钩平直段长度只有一种情况，即≥6d且150mm最大值。
3)、锚固区域内(基础高度内)，柱子箍筋间距≤500mm，且不小于两道封闭箍筋 (非复核箍筋)，只需要外侧封闭箍筋即可。
3、当基础高度hj或基础顶面与中间钢筋网片的距离1200mm-1400mm时，柱插筋的锚固方式由设计指定
当保护层厚度≤5d时，应在锚固区域范围内加设横向钢(箍)筋，加设的横向钢(箍)筋，直径≥d/4,间距≤5d且≤100mm。(d为锚固钢筋的最大直径)
其实也就是多了个锚固区加筋，其余锚固做法同保护层厚度>5d
当保护层厚度≤5d时，在锚固区域需增加横向钢(箍)筋，其余同保护层厚度>5d。
